|| E.C.S. MD2400 ||
E.C.S. MD2400/4E centrale analogique & adressable pour la détection incendie génération 3
- E.C.S. modulaire avec capacité maximale de 4 circuits en boucle
- Maximum 126 adresses par circuit en boucle
- Dimensions boîtier (H x L x P) article 245040XP1: 600 x 600 x 200 mm
- Dimensions boîtier (H x L x P) article 245040XP2: 800 x 600 x 250 mm
- Dimensions boîtier (H x L x P) article 245040XP2A: (800+400) x 600 x 250 mm
CERTIFICAT EN54-13 : MD2400: B-9072-FD-954
SUR COMMANDE
E.C.S. MD2400/8E centrale analogique & adressable pour la détection incendie génération 3
- E.C.S. modulaire avec capacité maximale de 8 circuits en boucle
- Maximum 126 adresses par circuit en boucle
- Dimensions boîtier (H x L x P) article 245080XP2: 800 x 600 x 250 mm
- Dimensions boîtier (H x L x P) article 245080XP2A: (800+400) x 600 x 250 mm
CERTIFICAT EN54-13 : MD2400: B-9072-FD-954
SUR COMMANDE
E.C.S. MD2400/16E centrale analogique & adressable pour la détection incendie génération 3
- E.C.S. modulaire avec capacité maximale de 16 circuits en boucle
- Maximum 126 adresses par circuit en boucle
- Dimensions boîtier (H x L x P) article 245160XP4: 1200 x 800 x 300 mm
- Dimensions boîtier (H x L x P) article 245160XP4B: (1200+600) x 800 x 300 mm
CERTIFICAT EN54-13 : MD2400: B-9072-FD-954
SUR COMMANDE
Info pour l'utilisateur
Info pour l'installateur
Partner login
TOP
Composants du système
TOP
|| MD2400 consoles de commande ||
MD2400 console de commande/tableau répétiteur LCD avec écran tactile capacitif
- Art. 241200 -
- Matériaux du boîtier : métal laqué noir avec face frontale en verre trempé de 3mm
- Dimensions (H x L x P) : 156 x 220 x 42mm
- Tension d’alimentation : 20Vdc à 28Vdc
- Consommation au repos : 40mA@24Vdc
- Consommation en alarme : 55mA@24Vdc
CONVIENT POUR : | MD2400 |
CERTIFICAT EN54-13 : MD2400: B-9072-FD-954
ARTICLE EN STOCK
Info pour l'installateur |
MD2400 console de commande avec redondance - Art. 241100NF -
- Dimensions (H x L x P) : 253 x 327 x 54mm
- Tension d'alimentation : 27Vdc
- Tension de fonctionnement : 5Vdc
- Comsommation au repos : 60mA
- Consommation en alarme : 125mA
CERTIFICAT EN54-13 : MD2400: B-9072-FD-954
ARTICLE EN STOCK
Info pour l'installateur |
MD2400 console de commande
- Art. 241102NF -
- Dimensions (H x L x P) : 253 x 327 x 54mm
- Tension d'alimentation : 27Vdc
- Tension de fonctionnement : 5Vdc
- Comsommation au repos : 60mA
- Consommation en alarme : 125mA
CERTIFICAT EN54-13 : MD2400: B-9072-FD-954
ARTICLE EN STOCK
Info pour l'installateur |
Info pour l'utilisateur
Partner login
Schémas de raccordement
MD2400 console sans redondance | NL | FR |
MD2400 console avec redondance | NL | FR |
Schémas de raccordement console de commande LCD
MD2400 console de commande LCD | NL | FR |
MD2400 console de commande LCD - PCB de commande | NL | FR |
Schémas de raccordemant sur MD2400 Redondance Token-Ring & Bus I/O
MD2400 console avec redondance | NL | FR |
MD2400 console avec redondance et MD2400 console/tableau répétiteur avec redondance | NL | FR |
MD2400 console avec redondance et MD console sans redondance | NL | FR |
Schémas de raccordement console de commande LCD sur MD2400 Redondance Token-Ring & I/O Bus
MD2400 console de commande LCD raccordée redondante | NL | FR |
2x console de commande LCD MD2400 raccordée redondante | NL | FR |
MD2400 console de commande LCD 1x raccordée redondante & 1x raccordée non redondante | NL | FR |
|| MD2400 tableaux répétiteurs ||
MD2400 tableau répétiteur avec redondance - Art.241121 -
- Dimensions (H x L x P) : 253 x 327 x 54mm
- Tension d'alimentation : 27Vdc
- Tension de fonctionnement : 5Vdc
- Consommation au repos : 50mA
- Consommation en alarme : 130mA
ARTICLE EN STOCK
END-OF-LIFE: encore disponible jusqu'à épuisement du stock
Info pour l'installateur |
MD2400 tableau répétiteur - Art.241123 -
- Dimensions (H x L x P) : 253 x 327 x 54mm
- Tension d'alimentation : 27Vdc
- Tension de fonctionnement : 5Vdc
- Consommation au repos : 50mA
- Consommation en alarme : 130mA
ARTICLE EN STOCK
END-OF-LIFE: encore disponible jusqu'à épuisement du stock
Info pour l'installateur |
Info pour l'utilisateur
Partner login
|| MD2400 transmetteurs ||
MD2400 SIA transmetteur via IP en boîtier métallique - Art. SIA003B1_V2 -
- Dimensions (H x L x P) : 252 x 250 x 81 mm
- Tension d'alimentation : 21 – 28Vdc
- Consommation : 115mA@26Vdc
- Mode de transmission : IP
- Protocole de communication : SIA (niveau 1 à 3) référence DC-03-1990.01 (R2003.10)
- Connexions module de transmission : connecteur RJ45 pour câble CAT5 (connexion Ethernet)
ARTICLE EN STOCK

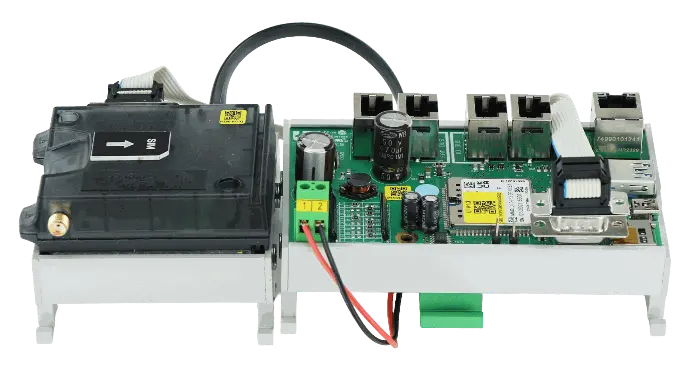

MD2400 transmetteur SIA via IP+GPRS en boîtier métallique - Art. SIA004B1_V2 -
- Dimensions (H x L x P) : 252 x 250 x 81 mm
- Tension d'alimentation : 21 – 28Vdc
- Consommation : 135mA@26Vdc
- Mode de transmission : IP, IP+GPR of GPRS
- Bande de fréquence GSM/GPRS
– Dual band GSM: 900/1800MHZ
– Dual band UMTS: 900/2100MHZ - Protocole de communication : SIA (niveau 1 à 3) référence DC-03-1990.01 (R2003.10)
- Connexions module de transmission :
– RJ45 connector voor CAT5 kabel (Ethernet aansluiting)
– SMA connector voor aansluiting van de GPRS/3G antenne
ARTICLE EN STOCK
|| MD2400 interfaces pour des connexions externes ||
MD2400 Embedded Web Server
- Art. EWS003A -
- Interface utilisateur sous la forme d’un logiciel graphique pour PC
- Installé sur un PC Embedded sans entretien et accessible via un navigateur internet
- Le PC Embedded est fourni avec une alimentation 230Vac/12V 3A DC et connecté au réseau informatique local
- 1 licence e base matérielle via une clé WIBU pour un maximum de 3 E.C.S. MD2400L et/ou E.C.S. MD2400 est incluse
- L’administrateur du système peut créer plusieurs utilisateurs
SUR COMMANDE
MD2400 interface protocol ESPA 4.4.4
- Art. 243300 -
- Interface pour la connexion à un système de recherche de personnes ou à un système DECT
- Montage sur un rail DIN standard de 35mm
- Protocole : ESPA 4.4.4 conforme à la norme ISO1745
- Transmission : Défault RS232 9600baud No Parity – 8 bit – 1 bit d'arrêt
- Alimentation : 24Vdc maximum 100mA
ARTICLE EN STOCK
MD2400 interface modem SIA – PSTN
- Art. 243370 -
- Interface modem SIA pour centre de télésurveillance
- Nombre de centre de télésurveillance : maximum 2
- Nombre de numéros PROM : maximum 2 numéros avec 4 digits
- Tension d'alimentation : 27Vdc
- Consommation : 55mA@27Vdc
- Connexion : câble null-modem entre l’interface SIA et l’ordinateur
ARTICLE EN STOCK
MD2400 interface universelle UDP pour connexion à la GTC - Art. 244391 -
- Interface universelle UDP pour connexion à la Gestion Technique Centralisée
- Tension d’alimentation : 12Vdc à 28,5Vdc (nominal 24Vdc)
- Consommation au repos : 65mA@24Vdc
- Consommation de pointe : jusqu’à 85mA
- Dimensions (H x L x P) : 76 x 127 x 50mm (sans le connecteur Ethernet)
END-OF-LIFE : N'EST PLUS DISPONIBLE !
Partner login
MD2400 interface universelle pour des connexions externes (UDP-EWS-MODBUS)
- Art. 244391V1-2 -
- Interface universelle pour la connexion à un système de gestion des bâtiments via UDP ou Modbus ou pour la connexion au MD2400 Embedded Web Server pour le logiciel graphique (EWS).
- Tension d’alimentation : 12Vdc à 28,5Vdc (nominal 24Vdc)
- Consommation au repos : 65mA@24Vdc
- Consommation de pointe : jusqu’à 85mA
- Dimensions (H x L x P) : 76 x 127 x 50mm (sans le connecteur Ethernet)
ARTICLE EN STOCK
|| MD2400 options ||
MD2400 convertisseur fibre optique RTR – Single Mode ST - Art. 243300 -
- Dimensions (H x B x D) : 96 x 99 x 25mm
- Type de fibre optique : Single Mode (8/125µm ou 9/125µm)
- Tension d'alimentation : 12 – 48Vdc
- Consommation : 62,5mA@24Vdc
- Longueur d'onde : 1310nm
- Température de fonctionnement : -20°C à +70°C
- Humidit" relative : 5% à 95% RH (sans condensation)
ARTICLE EN STOCK
MD2400 convertisseur fibre optique RTR – Multi Mode ST - Art. 243304 -
- Dimensions (H x B x D) : 96 x 99 x 25mm
- Type de fibre optique : Multi Mode (50/125µm of 62/125µm)
- Tension d'alimentation : 12 – 48Vdc
- Consommation : 62,5mA@24Vdc
- Longueur d'onde : 820nm
- Température de fonctionnement : -20°C à +70°C
- Humidit" relative : 5% à 95% RH (sans condensation)
ARTICLE EN STOCK
