|| C.I.E. MD2400 ||

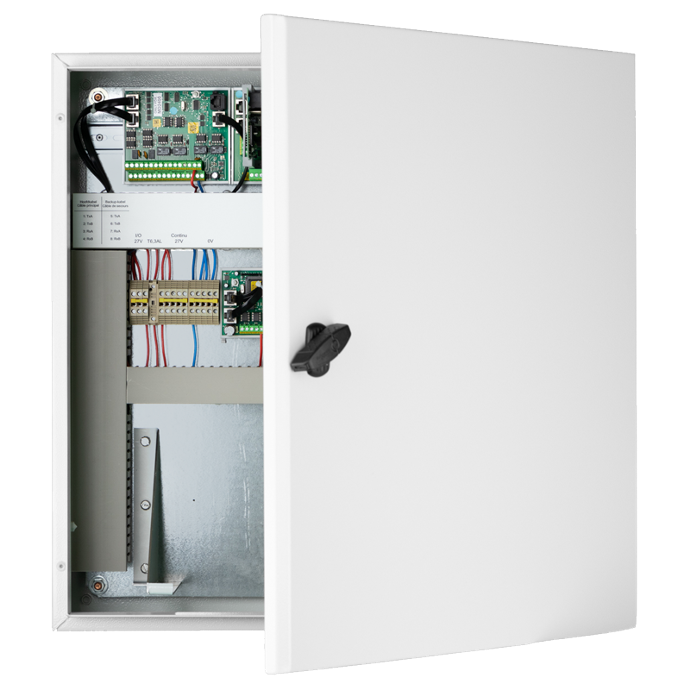

C.I.E. MD2400/4E analoog, adresseerbare centrale generatie 3


  • Modulaire C.I.E. met maximum capaciteit van 4 circuits in lusvorm
  • Maximum 126 adressen per circuit in lusvorm
  • Afmetingen behuizing (H x B x D) artikel 245040XP1: 600 x 600 x 200 mm
  • Afmetingen behuizing (H x B x D) artikel 245040XP2: 800 x 600 x 250 mm
  • Afmetingen behuizing (H x B x D) artikel 245040XP2A: (800+400) x 600 x 250 mm

EN54-13 CERTIFICAAT : MD2400/MD2400L: B-9072-FD-954

OP BESTELLING


Systeem onderdelen


Info voor de gebruiker


Info voor de installateur


Partner login

TOP

 Algemene product info


Datasheet  |  NL  |  FR  |  EN  |

Cert. of Constancy of Performance  |  EN  |

Declaration of Performance  |  EN  |

BOSEC Certificate  |  NL  |  FR  |  EN  |

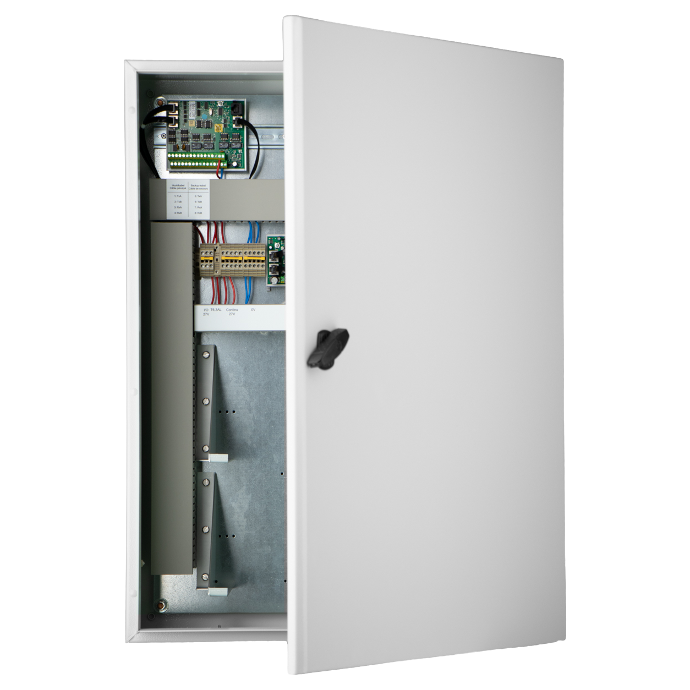

C.I.E. MD2400/8E analoog, adresseerbare centrale generatie 3

  • Modulaire C.I.E. met maximum capaciteit van 8 circuits in lusvorm
  • Maximum 126 adressen per circuit in lusvorm
  • Afmetingen behuizing (H x B x D) artikel 245080XP2: 800 x 600 x 250 mm
  • Afmetingen behuizing (H x B x D) artikel 245080XP2A: (800+400) x 600 x 250 mm

EN54-13 CERTIFICAAT : MD2400/MD2400L: B-9072-FD-954

OP BESTELLING


Systeem onderdelen


Info voor de gebruiker


Info voor de installateur


Partner login

TOP

 Algemene product info C.I.E. MD2400/8E


Datasheet  |  NL  |  FR  |  EN  |

Cert. of Constancy of Performance  |  EN  |

Declaration of Performance  |  EN  |

BOSEC Certificate  |  NL  |  FR  |  EN  |

C.I.E. MD2400/16E analoog, adresseerbare centrale generatie 3

  • Modulaire C.I.E. met maximum capaciteit van 16 circuits in lusvorm
  • Maximum 126 adressen per circuit in lusvorm
  • Afmetingen behuizing (H x B x D) artikel 245160XP4: 1200 x 800 x 300 mm
  • Afmetingen behuizing (H x B x D) artikel 245160XP4B: (1200+600) x 800 x 300 mm

EN54-13 CERTIFICAAT : MD2400/MD2400L: B-9072-FD-954

OP BESTELLING


Systeem onderdelen


Info voor de gebruiker


Info voor de installateur


Partner login

TOP

 Algemene product info C.I.E. MD2400/16E


Datasheet  |  NL  |  FR  |  EN  |

Cert. of Constancy of Performance  |  EN  |

Declaration of Performance  |  EN  |

BOSEC Certificate  |  NL  |  FR  |  EN  |

 Info voor de gebruiker

Gebruikershandleiding

MD2400 Generatie 2 (Rabbit4000)  | NL | FR |
Beknopte bediening Generatie 2 | NL | FR |

Gebruikerhandleiding Generatie 3

MD2400 Generatie 3 | NL | FR |
Beknopte bediening Generatie 3 |
NL | FR |

 Info voor de installateur

Installatiehandleiding

Handleiding Installateur (NL)   | Manuel d'installateur (FR)

Installatiehandleiding Generatie 3

Soon online !

 Partner login

Configuratiesoftware Generatie 3

Download software V3.1.1
Download software V3.1.2

Configuratiesoftware

Download software V2.04 ➞

Aansluitschema's Generatie 3

MD2400 hoofdprocessorkaart Generatie 3 | NL | FR |

Aansluitschema's

MD2400 hoofdprocessorkaart Rabbit4000 | NL | FR |

 TOP

 Systeem onderdelen

 TOP


|| MD2400 bedieningsconsoles ||


MD2400 LCD bedieningsconsole/herhaalbord met capacitief aanraakscherm - Art. 241200 -


  • Materialen behuizing: zwart gelakt metaal met front in 3mm gehard glas
  • Afmetingen (H x B x D): 156 x 220 x 42mm
  • Voedingsspanning: 20Vdc tot 28Vdc
  • Verbruik in rust: 40mA@24Vdc
  • Verbruik in alarm: 55mA@24Vdc

GESCHIKT VOOR :  |  MD2400  |

EN54-13 CERTIFICAAT : MD2400/MD2400L: B-9072-FD-954

STOCKARTIKEL


Systeemonderdelen


Info voor de gebruiker


Info voor de installateur


Partner login


TOP

 Downloads 241200


Datasheet  |  NL FR  |  EN  |

MD2400 bedieningsconsole met redundantie - Art. 241100NF -


  • Afmetingen (H x B x D): 253 x 327 x 54mm
  • Voedingsspanning: 27Vdc
  • Werkspanning: 5Vdc
  • Verbruik in rust: 60mA
  • Verbruik in alarm: 125mA

GESCHIKT VOOR :  |  MD2400L  |  MD2400  |

EN54-13 CERTIFICAAT : MD2400/MD2400L: B-9072-FD-954

STOCKARTIKEL


Systeemonderdelen


Info voor de gebruiker


Info voor de installateur


Partner login


TOP

 Downloads 241100NF


Datasheet  |  NL  |  FR  |  EN  |

Cert. of Constancy of Performance  |  EN  |

BOSEC Certificate  |  NL  |  FR  |  EN  |

MD2400 bedieningsconsole
- Art. 241102NF -


  • Afmetingen (H x B x D): 253 x 327 x 54mm
  • Voedingsspanning: 27Vdc
  • Werkspanning: 5Vdc
  • Verbruik in rust: 60mA
  • Verbruik in alarm: 125mA

GESCHIKT VOOR :  |  MD2400L  |  MD2400  |

EN54-13 CERTIFICAAT : MD2400/MD2400L: B-9072-FD-954

STOCKARTIKEL


Systeemonderdelen


Info voor de gebruiker


Info voor de installateur


Partner login


TOP

 Downloads 241102NF


Datasheet  |  NL  |  FR  |  EN  |

Cert. of Constancy of Performance  |  EN  |

BOSEC Certificate  |  NL  |  FR  |  EN  |

 Info voor de gebruiker

Gebruikerhandleiding

MD2400 bedieningsconsole | NL | FR |
Beknopte bediening | NL | FR |
Beknopte bediening C.I.E. in Token-ring | NL | FR |

Gebruikerhandleiding Generatie 3

MD2400 LCD bedieningsconsole/herhaalbord | NL | FR |
Beknopte bediening | NL | FR |

 Partner login

Aansluitschema's

MD2400 console zonder redundantie | NL | FR |
MD2400 console met redundantie | NL | FR |

Aansluitschema's LCD bedieningsconsole

MD2400 LCD bedieningsconsole | NL | FR |
MD2400 LCD bedieningsconsole - aanstuurprint | NL | FR |

Aansluitschema's op MD2400 Redundantie Token-Ring & I/O Bus

MD2400 console met redundantie | NL | FR |
MD2400 console met redundantie en MD2400 console/herhaalbord met redundantie | NL | FR |
MD2400 console met redundantie en MD console zonder redundantie | NL | FR |

Aansluitschema's LCD bedieningsconsole
op MD2400 Redundantie Token-Ring & I/O Bus

MD2400 LCD bedieningsconsole redundant aangesloten | NL | FR |

2x MD2400 LCD bedieningsconsole redundant aangesloten | NL | FR |

MD2400 LCD bedieningsconsole 1x redundant & 1x niet redundant aangesloten | NL | FR |

 TOP


|| MD2400 herhaalborden ||

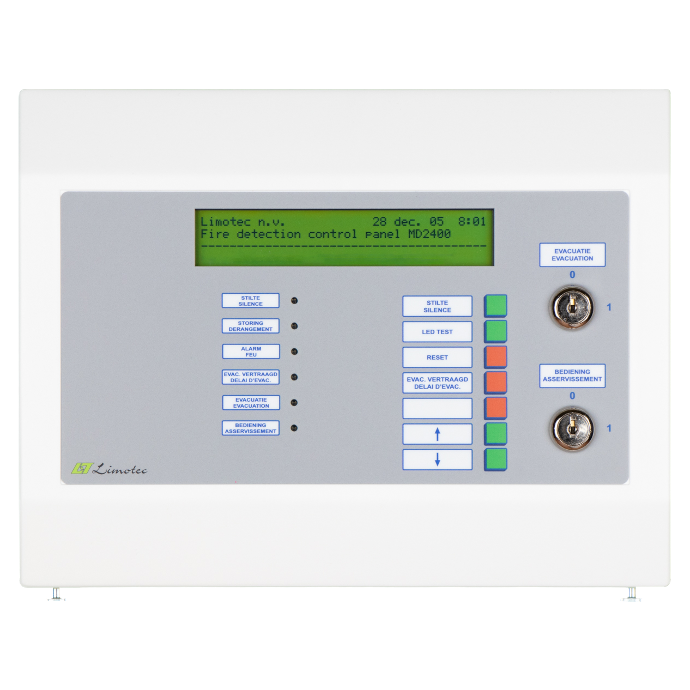

MD2400 herhaalbord met redundantie
- Art.241121 -


  • Afmetingen (H x B x D): 253 x 327 x 54mm
  • Voedingsspanning: 27Vdc
  • Werkspanning: 5Vdc
  • Verbruik in rust: 50mA
  • Verbruik in alarm: 130mA

GESCHIKT VOOR :  |  MD2400L  |  MD2400  |

STOCKARTIKEL

END-OF-LIFE: nog leverbaar tot einde voorraad


Systeemonderdelen


Info voor de gebruiker


Info voor de installateur


Partner login


TOP

 Downloads 241121


Datasheet  |  NL FR  |  EN  |

MD2400 herhaalbord - Art.241123 -


  • Afmetingen (H x B x D): 253 x 327 x 54mm
  • Voedingsspanning: 27Vdc
  • Werkspanning: 5Vdc
  • Verbruik in rust: 50mA
  • Verbruik in alarm: 130mA

GESCHIKT VOOR :  |  MD2400L  |  MD2400  |

STOCKARTIKEL

END-OF-LIFE: nog leverbaar tot einde voorraad


Systeemonderdelen


Info voor de gebruiker


Info voor de installateur


Partner login


TOP

 Downloads 241123


Datasheet  |  NL FR  |  EN  |

 Info voor de gebruiker

Gebruikerhandleiding

Download | NL | FR |

 Partner login

Aansluitschema

MD2400 herhaalbord zonder redundantie | NL | FR |

Aansluitschema

MD2400 herhaalbord mét redundantie | NL | FR |

 TOP


|| MD2400 doormelding ||

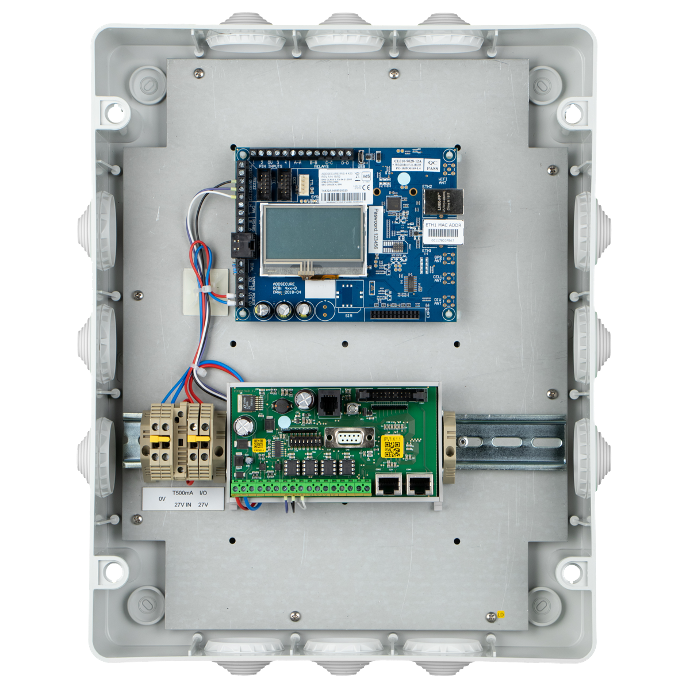

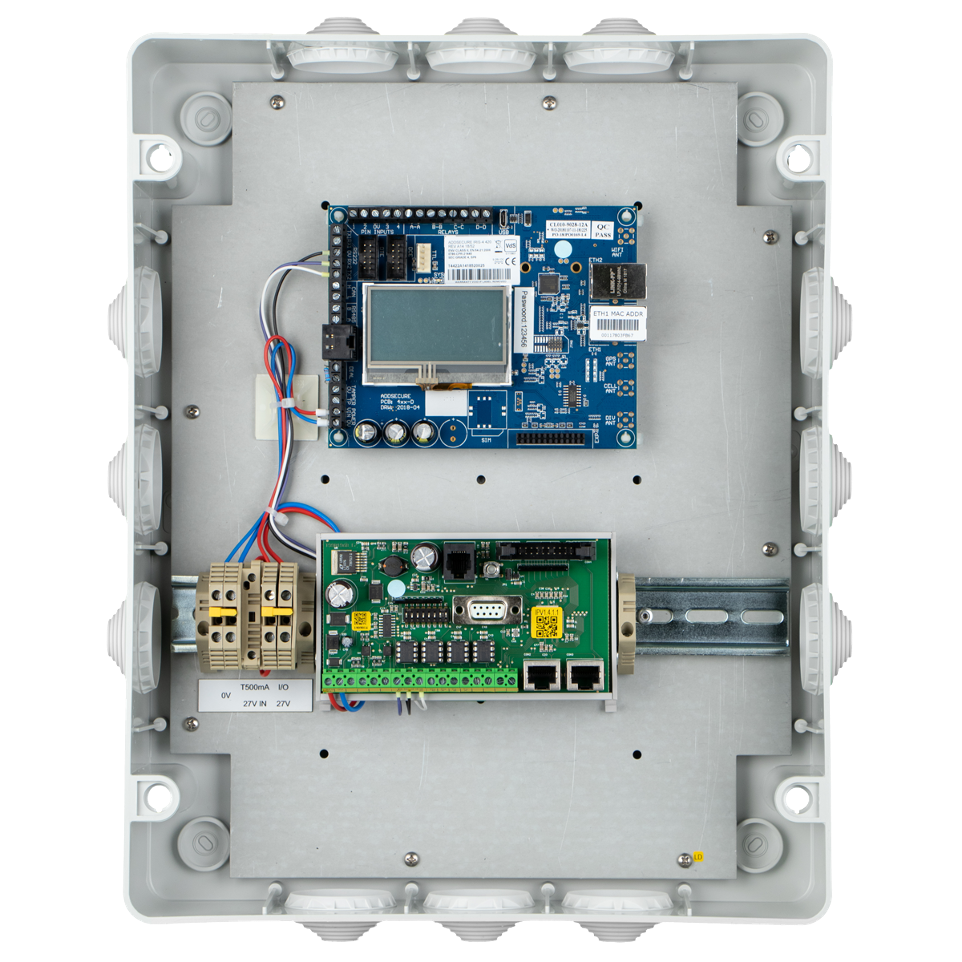

MD2400 SIA doormelder over IP in metalen behuizing  - Art. SIA003B1_V2 -


  • Afmetingen (H x B x D): 252 x 250 x 81 mm
  • Voedingsspanning: 21 – 28Vdc
  • Verbruik: 115mA@26Vdc
  • Transmissiemode: IP
  • Communicatieprotocol: SIA (level 1 tot 3) referentie DC-03-1990.01 (R2003.10)
  • Aansluitingen transmissiemodule: RJ45 connector voor CAT5 kabel (Ethernet aansluiting)

GESCHIKT VOOR :  |  MD2400L  |  MD2400  |

STOCKARTIKEL

TOP

 Downloads SIA003B1_V2


Datasheet  |  NL  |  FR  |  EN  |

Cert. of Constancy of Performance  |  EN  |

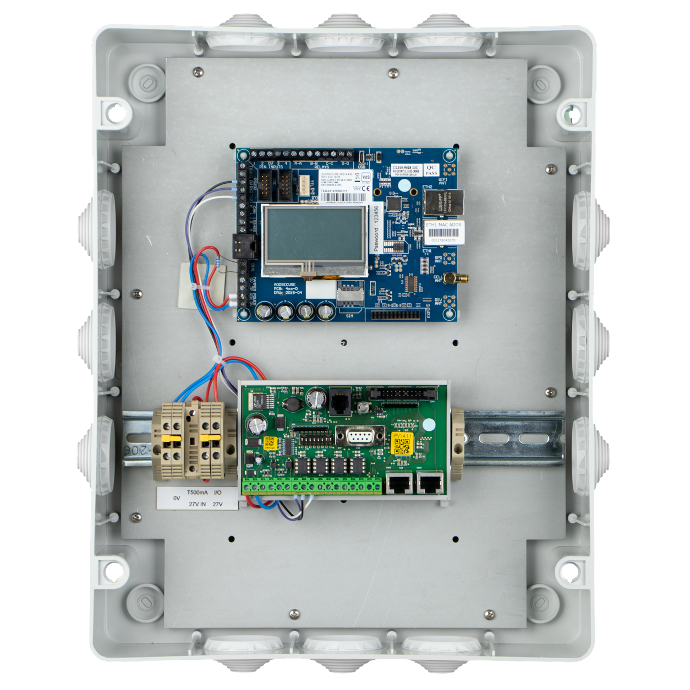

MD2400 SIA doormelder over IP+GPRS in metalen behuizing  - Art. SIA004B1_V2 -


  • Afmetingen (H x B x D): 252 x 250 x 81 mm
  • Voedingsspanning: 21 – 28Vdc
  • Verbruik: 135mA@26Vdc
  • Transmissiemode: IP, IP+GPR of GPRS
  • Frequentiegebied GSM/GPRS
    – Dual band GSM: 900/1800MHZ
    – Dual band UMTS: 900/2100MHZ
  • Communicatieprotocol: SIA (level 1 tot 3) referentie DC-03-1990.01 (R2003.10)
  • Aansluitingen transmissiemodule:
    – RJ45 connector voor CAT5 kabel (Ethernet aansluiting)
    – SMA connector voor aansluiting van de GPRS/3G antenne

GESCHIKT VOOR :  |  MD2400L  |  MD2400  |

STOCKARTIKEL

TOP

 Downloads SIA004B1_V2


Datasheet  |  NL  |  FR  |  EN  |

Cert. of Constancy of Performance  |  EN  |

|| MD2400 interfaces voor externe koppelingen ||


MD2400 Embedded Web Server
- Art. EWS003A -


  • Gebruikersinterface onder de vorm van een grafische software voor PC
  • Wordt op een onderhoudsvrije Embedded PC geïnstalleerd en via een internetbrowser ter beschikking gesteld
  • De Embedded PC wordt met een voeding 230Vac/12V 3A DC geleverd en op het lokale computernetwerk geconnecteerd
  • Inclusief 1 hardware basislicentie via WIBU-key voor maximum 3 C.I.E. MD2400L en/of C.I.E. MD2400
  • De administrator van het systeem kan verschillende gebruikers aanmaken


OP BESTELLING

TOP

 Downloads EWS003A


Datasheet  |  NL FR  |  EN  |

Hardware configuratie  |  NL  |

MD2400 interface ESPA 4.4.4 prototcol
- Art. 243300 -


  • Interface voor koppeling met een personenzoeksysteem of met een DECT-systeem
  • Montage op een standaard 35mm DIN-rail
  • Protocol: ESPA 4.4.4 conform ISO1745
  • Overdracht: Standard RS232 9600baud No Parity – 8 bit – 1 stop bit
  • Voeding: 24Vdc maximum 100mA

GESCHIKT VOOR :  |  MD2400L  |  MD2400  |

STOCKARTIKEL

TOP

 Downloads 243300


Datasheet  |  NL FR  |  EN  |

MD2400 interface voor SMS met GSM modem  - Art. 243305 -


  • Interface voor het versturen van een SMS
  • Geleverd met GSM modem en antenne (2 meter kabel)
  • SIM-kaart voor GSM modem niet inbegrepen
  • Voedingsspanning: 27Vdc
  • Verbruik: 36mA@27Vdc

GESCHIKT VOOR :  |  MD2400L  |  MD2400  |

STOCKARTIKEL

TOP

 Downloads 243305


Datasheet  |  NL FR  |  EN  |

MD2400 SIA modem interface – PSTN
- Art. 243370 -


  • SIA modem interface voor meldkamer
  • Aantal meldkamers: maximum 2
  • Aantal PROM-nummers: maximum 2 nummers met 4 cijfers
  • Voedingsspanning: 27Vdc
  • Verbruik: 55mA@27Vdc
  • Verbinding: null-modem kabel tussen SIA interface en computer


GESCHIKT VOOR :  |  MD2400L  |  MD2400  |

STOCKARTIKEL

TOP

 Downloads 243370


Datasheet  |  NL  |  FR  |  EN  |

MD2400 universele UDP interface voor koppeling met GBS - Art. 244391 -


  • Universele UDP interface voor koppeling met een gebouwenbeheersysteem
  • Voedingsspanning: 12Vdc tot 28,5Vdc (nominaal 24Vdc)
  • Verbruik in rust: 65mA@24Vdc
  • Peak verbruik: tot 85mA
  • Afmetingen (H x B x D): 76 x 127 x 50 mm (exclusief Ethernet connector)

GESCHIKT VOOR :  |  MD2400L  |  MD2400  |

END-OF-LIFE : NIET MEER LEVERBAAR !

TOP

 Downloads 244391


Datasheet  |  NL FR  |  EN  |

 Partner login

Technische nota

Download | NL | FR |

MD2400 universele interface voor externe koppelingen - Art. 244391V1-2 -


  • Universele interface voor koppeling met een gebouwenbeheersysteem via UDP of Modbus of voor de connectie met de MD2400 Embedded Webserver voor grafische software (EWS)
  • Voedingsspanning: 12Vdc tot 28,5Vdc (nominaal 24Vdc)
  • Verbruik in rust: 65mA@24Vdc
  • Piekverbruik: tot 85mA
  • Afmetingen (H x B x D): 76 x 127 x 50 mm (exclusief Ethernet connector)

GESCHIKT VOOR :  |  MD2400L  |  MD2400  |

STOCKARTIKEL

TOP

 Downloads 244391V1-2


Datasheet  |  NL FR  |  EN  |


|| MD2400 opties ||


MD2400 glasvezel convertor RTR – Single Mode ST - Art. 243300 -


  • Afmetingen (H x B x D): 96 x 99 x 25mm
  • Type optische vezel: Single Mode (8/125µm of 9/125µm)
  • Voedingsspanning: 12 – 48Vdc
  • Verbruik: 62,5mA@24Vdc
  • Golflengte: 1310nm
  • Werkingstemperatuur: -20°C tot +70°C
  • Relatieve vochtigheid: 5% tot 95% RH (zonder condensatie)

GESCHIKT VOOR :  |  MD2400L  |  MD2400  |

STOCKARTIKEL

TOP

 Downloads 244300


Datasheet  |  NL  |  FR  |  EN  |

MD2400 glasvezel convertor RTR – Multi Mode ST - Art. 243304 -


  • Afmetingen (H x B x D): 96 x 99 x 25mm
  • Type optische vezel: Multi Mode (50/125µm of 62/125µm)
  • Voedingsspanning: 12 – 48Vdc
  • Verbruik: 62,5mA@24Vdc
  • Golflengte: 820nm
  • Werkingstemperatuur: -20°C tot +70°C
  • Relatieve vochtigheid: 5% tot 95% RH (zonder condensatie)

GESCHIKT VOOR :  |  MD2400L  |  MD2400  |

STOCKARTIKEL

TOP

 Downloads 244304


Datasheet  |  NL  |  FR  |  EN  |
